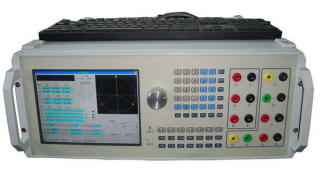

CH0302 多功能仪表检定装置

主要技术指标：

   交流电压输出

量限： 380V、220V、100V、57.735V

调节范围：(0～120)%RG  RG为量限,下同

调节细度：0.001%RG

准确度：0.05%RG

稳定度：≤0.01%/2min   典型值：0.005%/2min

失真度：≤0.1%（非容性负载）；典型值0.05%

输出负载： 每相20VA

负载调整率：优于0.02%

交流电流输出

量限： 20A、5A、1A、0.2A

调节范围:  (0～120)%RG   RG为量限,下同；

调节细度:  0.001%RG

准确度： 0.05%RG

稳定度： ≤0.01%/2min   典型值：0.005%/2min

失真度： ≤0.05%（非容性负载）  典型值0.05%

输出负载： 每相20VA

负载调整率： 优于0.02%

功率输出

准确度： 0.05%RG

稳定度： 0.01%RG/2min



相位

调节范围:  0°～359.999°

分辨率： 0.001°

准确度： 0.02°

功率因数

调节范围： -1～0～+1

分辨率： 0.00001

准确度： 0.05%RG

频率

调节范围： 40Hz～70Hz；

分辨率： 0.0001Hz

准确度： 0.005Hz

电压电流谐波设置

谐波次数： 2～50次

总谐波含量： 0～40.00%

谐波相位： 0°～359.999°

谐波设置准确度：≤（±10%）RD，RD为谐波设定值

 直流电压输出

量限： 1000V、300V、150V、75V、10V、1V、200mV、75mV,

其中1V、200mV、75mV应采用四线输出方式

调节范围:  (0～120)%RG  RG为量限,下同；

调节细度： 0.001%RG

准确度：  0.05%RG

稳定度： ≤0.005%/2min

纹波含量： ≤1%

输出负载： 1000V: 1.5mA

600V:  2.5mA

300V:  5mA

150V～1V: 15mA

200mV～75mV: 100mA

负载调整率： 0.02%

 直流电流输出

量限:  20A、5A、1A、200mA、100mA、20mA、10mA、1mA、(100uA、               10uA)括号中为可选量限

调节范围： (0～120)%RG  RG为量限,下同

调节细度： 0.001%RG

准确度：  0.05%RG

稳定度： ≤0.005%/2min

纹波含量： ≤1%

输出负载： 20A:  最大压降1.2V

5A: 最大压降5V

1A: 最大压降15V

200mA～1mA: 最大压降40V

100uA、10uA: 最大压降20V

负载调整率： 0.02%

环境条件

工作温度： 0℃～40℃

相对湿度： ≤85%

储存条件： -30℃～60℃

工作电源

AC220V±15%

 外观尺寸及重量

外观尺寸：452mm ×177mm ×450mm

重量：  15Kg
