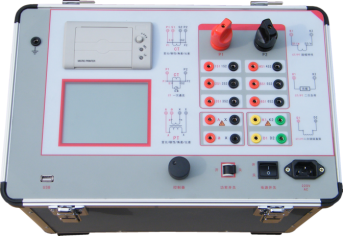

CHHQ-F6 互感器综合测试仪
主要特征
• 支持检测CT和PT、单机完成全部试验.
• 可以6路同时检测.
• 无需外接其它辅助设备，单机即可完成所有检测项目.
• 自带微型快速打印机、可直接现场打印测试结果.
• 采用智能控制器，操作简单.
• 大屏幕液晶，图形化显示接口.
• 按规程自动给出CT/PT（励磁）拐点值.
• 自动给出5%和10%误差曲线.
• 支持六组变比同时测量
• 可保存1000组测试资料，掉电后不丢失.
• 支持U盘转存资料，可以通过标准的PC进行读取，并生成检测报告.
• 小巧轻便≤25Kg，非常利于现场测试.
测试仪主要测试功能：（见下表）
CT（保护类、计量类） | PT |
• 伏安特性（励磁特性）曲线 | • 伏安特性（励磁特性）曲线 |
• 自动给出拐点值 | • 自动给出拐点值 |
• 自动给出5%和10%的误差曲线 | • 变比测量 |
• 支持六组变比同时测量 | • 极性判断 |
• 比差测量 | • 比差测量 |
• 角差测量 | • 角差测量 |
• 极性判断 | • 交流耐压测试 |
• 一次通流测试（二次回路通道检查） | • 二次负荷测试 |
• 交流耐压测试 | • 二次绕组测试 |
• 二次负荷测试 | • 铁心自动退磁 |
•二次绕组测试 | |
• 铁心自动退磁 |
5. 测试仪主要技术参数： （见下表）
项 目 | 参 数 | |
工作电源 | AC220V±10% 、50Hz | |
设备输出 | 0～2500Vrms， 5Arms（20A峰值） | |
大电流输出 | 0～600A | |
二次绕组 电阻测量 | 范围 | 0.1～300Ω |
精度 | ≤0.5%、分辨力0.01 | |
二次实际 负荷测量 | 范围 | 5～1000VA |
精度 | ≤0.5%±0.1VA | |
相位测量 （角差） | 精度 | ±4min |
分辨率 | 0.1min | |
比差测量 | 精度 | ≤0.05% |
CT 变比测量 | 范围 | 5-25000A/5A（5000A/1A） |
精度 | ≤0.5% | |
PT 变比测量 | 范围 | 10000:1 |
精度 | ≤0.5% | |
工作环境 | 温度：－10℃ ～ 40℃，湿度：≤90%，海拔高度：≤1000m | |
尺寸、重量 | 尺寸：400mm × 250mm × 250mm ， 重量：≤25Kg | |
