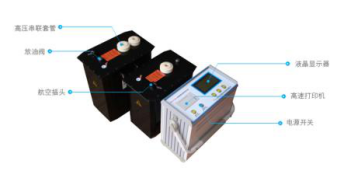

CHDP（型）系列 超低频发生器

从国内外多年的理论和实践证明，用0.1Hz超低频耐压试验替代工频耐压试验，不但能有同样的等效性，而且设备的体积大为缩小，重量大为减轻 ，理论上容量约为工频的五百分之一。试验程序大大地减化，与工频试验相比优越性更多。依据《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，可广泛用于电缆、大型高压旋转电机、电力电容器的交流耐压试验之中。

产品性能

1、 采用微机控制，升压、降压、测量、保护完全自动化，并且在自动升压过程中能进行人工干预。

2、 由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、打印机输出试验报告电流、电压数据均直接通过高压侧采样获得，所以数据真实、准确。

3、 过压保护：当输出超过所设定的限压值时，仪器将停机保护，动作时间小于２０ms。

4、 过流保护：设计为高低压双重保护，高压侧可按设定值进行精确停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于２０ms。

5、 高压输出保护电阻设计在升压体内，所以外面不需另接保护电阻。

6、 由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。

产品参数

1、输出额定电压：30KV、50KV、80KV

2、输出频率：0.1Hz、0.05Hz、0.01Hz。

3、带载能力:     0.1 Hz 最大1.1µF

0.05 Hz 最大2.2µF

0.02 Hz 最大5.5µF

4、测量精度：1.5%

5、电压正，负峰值误差：≤1.5％

6、电压波形失真度：≤3％

7、使用条件：户内、户外；温度：-10℃∽+40℃；湿度：≤85％RH

8、电源：交流50 Hz，220V ±5%
