CHXZ（型）系列 变频串并联谐振试验装置

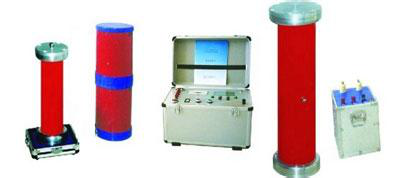

变频谐振耐压装置主要由变频控制部分，励磁变压器，高压电抗器，高压分压器、补偿电容器等组成。变频控制部分分两大类、20KW及以上为控制台式、20KW以下为便携箱式；它由控制器和滤波器组成。变频控制器主要作用是把幅值和频率都固定的380V或200V工频正弦交流电转变为幅值和频率可调的正弦波，并为整套设备提供电源。

该装置适用于10KV、35KV、110KV、220KV、500KV聚己烯电力电缆交流耐压试验。适用于60KV、220KV，500KVGIS交流耐压试验。适用于大型变压器，发电机组工频耐压试验；电力变压器感应耐压试验；接地电阻测量。

产品性能：

◆ 稳定性、可靠性高。系统采用进口功率元件作为功率变换的核心，电压输出和频率输出稳定，电磁兼容设计合理，保护功能完善，经过多次高压直接对地短路的测试，系统仍然保持完好，同时系统也有很强的过载能力。

◆ 自动调谐功能强大。系统自动调谐时，从30Hz到300Hz自动扫频，显示扫频曲线，用户能直观地看到系统调谐过程；扫频完成后，系统根据扫频初步找到的谐振频点，在其±5Hz范围内以0.01Hz为分辨率进行频率细扫，最后精确锁定谐振频率。

◆ 支持多种试验模式。系统支持“自动调谐＋手动调压”，“自动调谐＋自动调压”，“手动调谐＋手动调压”等试验模式，推荐使用“自动调谐＋手动调压”模式，既能快速找到谐振点，又能通过手动调压控制试验过程，安全性更高。

◆ 系统人机交互界面友好。试验参数设置、试验控制、试验结果等同屏显示，直观清晰，并具有自动计时及操作提示功能。全触摸屏操作及显示，具备试验数据保存和查询功能。

◆ 保护功能完善。具备零位保护（电压输出控制旋钮不在零位时，禁止系统启动），过压保护，过流保护，闪络保护等功能，保证了系统的可靠性。

产品特点：

◆ 谐振电压波型：正弦波，波形畸变率＜1.0%

◆ 输出频率：30～300Hz

◆ 工 作 制：满功率输出下，连续工作时间60min

◆ 输入工作电源：单相380/220V±10%，50Hz

◆ 环境温度：－10℃～+50℃

◆ 相对湿度：<95%RH，无凝露状况

◆ 适用范围：

1.电缆变频谐振装置

2.发电机交流耐压装置

3.变电站电气设备交流耐压谐振装置

4.CVT检验用谐振升压装置
