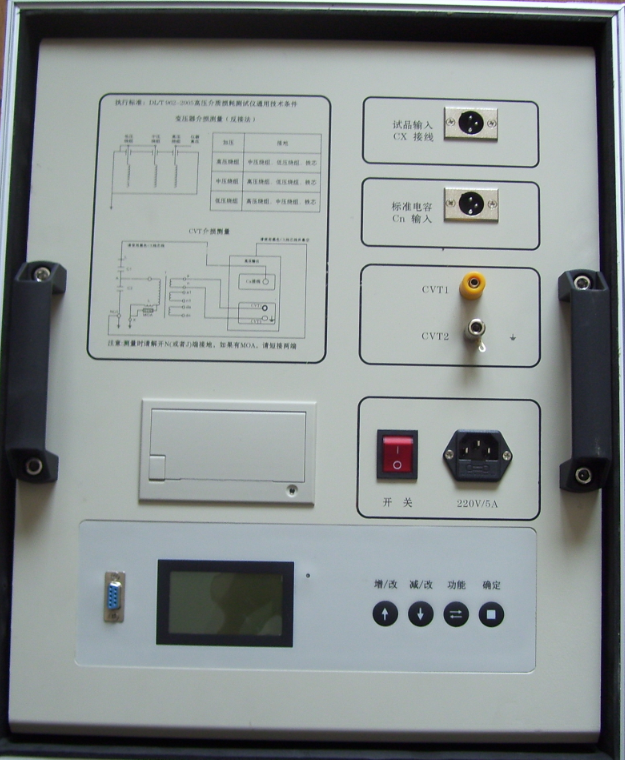

CH－6000F 智能化介质损耗仪

主要技术指标

准确度： Cx:  ±（读数×1%+1pF）

tgδ: ±（读数×1%+0.00040）

抗干扰指标：变频抗干扰，在200%干扰下仍能达到上述准确度

电容量范围：内施高压： 3pF～60000pF/10kV 60pF～1μF/0.5kV

外施高压： 3pF～1.5μF/10kV  60pF～30μF/0.5kV

分辨率：           最高0.001pF，4位有效数字

tgδ范围：不限，分辨率0.001%，电容、电感、电阻三种试品自动识别。

试验电流范围：10μA～5A

内施高压： 设定电压范围：0.5～10kV

最大输出电流：200mA

升降压方式： 连续平滑调节

电压精度： ±(1.5%×读数+10V)

电压分辨率： 1V

试验频率： 45、50、55、60、65Hz单频

45/55Hz、55/65Hz、47.5/52.5Hz自动双变频

频率精度： ±0.01Hz

外施高压： 正接线时最大试验电流1A，工频或变频40-70Hz

反接线时最大试验电流10kV/1A，工频或变频40-70Hz

CVT自激法低压输出：输出电压3～50V，输出电流3～30A

测量时间： 约40s，与测量方式有关

输入电源： 180V～270VAC，50Hz/60Hz±1%，市电或发电机供电

计算机接口： 标准RS232接口

打印机：  炜煌A7热敏微型打印机

环境温度： -10℃～50℃

相对湿度： <90%

主要功能特点

（1）具有正/反接线，内/外标准电容，内/外高压多种工作模式，一体化结构，可做各种常规介损试验，不需外接任何辅助设备。

（2）液晶显示，菜单操作，测试数据丰富，自动分辨电容、电感、电阻型试品，自带微型打印机可打印输出。

（3）具有外接标准电容器接口，可外接油杯做精密绝缘油介损试验，可外接固体材料测量电极做精密绝缘材料介损试验，也可外接高压标准电容器做高电压介损试验。

（4）自动识别50Hz / 60Hz系统电源，并支持发电机供电，即使频率波动大，也可正常测量。

（5）内置串联和并联两种介损测量模型，方便仪器检定。

（6）可存储255组测量数据。

（7）CVT自激法测量时，C₁/C₂可一次接线同时测出，自动补偿母线接地和标准电容器的分压影响，无须换线和外接任何配件。

（8）中文图文菜单，大屏幕背光LCD显示更清晰，电流电压实时监视。

（9）优化的电路设计，使正/反接线的准确度和稳定性一致。

（10）自动识别外接高压试验电源频率40Hz～70Hz，支持工频电源、变频电源和串联谐振电源做大容量高电压介损试验。

（11）具有反接线低压屏蔽功能，在220kVCVT母线接地情况下，对C₁₁可进行不拆线10kV反接线介损测量。

（12）带计算机接口。通过该接口，实现测量、数据处理和报表输出，也可实现仪器内部测量软件升级。可集成到综合高压试验车上。

（13）配置热敏打印机，使打印更加快捷、无噪音和清晰。

（14）增加回路接触不良放电提示功能，以方便判别接线是否可靠。

（15）增强反接线低压屏蔽功能，可一次接线同时测出两个电容电容量和介损值。

（16）增加CVT变比功能，可测量CVT变比和相位误差。
